垂直管段上的波纹金属软管补偿器怎么加

日期:2018-2-26 浏览量:745

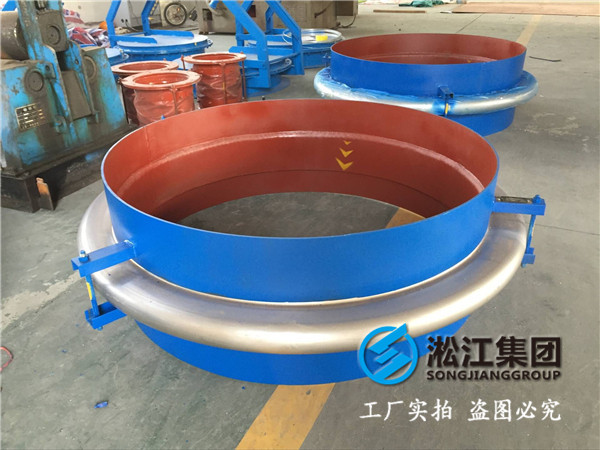

    编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

    求助描述:我现在在做*个蒸汽管道的设计
    管道直径219*6,温度210°,压力1.2MPa,现在由于工艺要求,需要蒸汽管道从6.5m上翻到14m上去,这个垂直管道的热伸缩量我想利用金属波纹金属软管补偿器来消除
    但是查到的*些资料上,金属波纹金属软管补偿器与其附近的导向支架的距离要求比较严格
    距.*导向支架4D,距.二导向支架14D
    那现在这个垂直管段上的波纹金属软管补偿器安装有什么要求么?尤其是这些导向支架应该怎么设置啊
    请大家帮忙解惑*下,谢谢!
    讨论回答:
    按照你这个管径和压力,用轴向内压式的膨胀节,仅固定架受到的内压推力就要达到6.4吨左右了。建议不要在垂直管段加膨胀节,改在垂直管段两边的水平管段加*个吸收横向位移的大拉杆膨胀节,没有内压推力,也没有这么多管架设置限制。
