求助描述:罐区设计中遇到的问题,查山东液氨试行规范上,液氨球罐罐底进出口管路上宜采用弹性连接,应该也就是加*截金属软管吧。加上它应该不止是考虑球罐沉降的问题,其它方面的因素希望大家探讨*下。

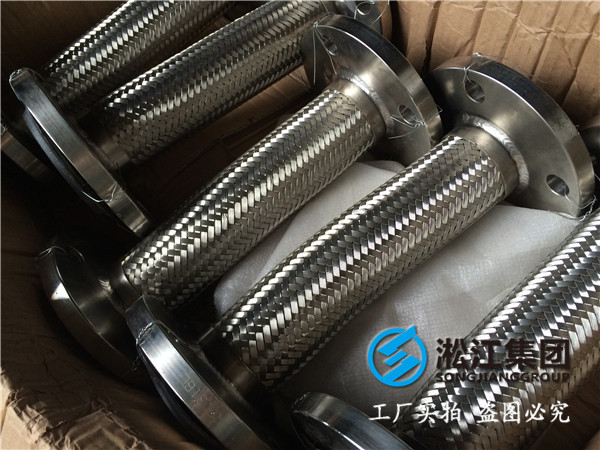

![液氨球罐罐底进出口管路上金属软接头问题 液氨球罐金属软接头](/uploads/allimg/180119/2-1P119194K1560.jpg)
讨论回答:
A:是不是考虑液氨收发时温度的变化。不是.别清楚啊。
B:沉降和温度变形补偿的综合考虑,做法也不*定非要软管,弹性也可以采用管道弯头或弯管完成。
C:应该还有抗震因素吧。
D:大型储罐进出管口都应有防储罐沉降,罐体管道.*道焊缝裂开,有的加*段软管,有的是管道使用弹性支承。本项目为液氨罐,建议使用弹性支承。
E:储罐进出口采用柔性连接,主要是考虑储罐基础沉降、抗震、温度变化、安装误差等因素的影响,降低管道的应力。
F:储罐进出口采用柔性连接,主要是考虑储罐基础沉降、抗震、温度变化、安装误差等因素的影响,降低管道的应力。使各种应力得到有效释放,消除裂管和泄漏的危险。
G:大型储罐前*般都用金属软管连接,主要考虑的是基础沉降的问题,避免因基础沉降拉裂管线或其他设备。
