轴向型外压式波纹补偿器的主要组成部分是内筒、外筒、附属构件、承受外压的波纹管和端环等。轴向型外压式波纹补偿器是利用波纹补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩与机械振动等原因而产生的尺寸变化的*种补偿装置，在管道中起到降低管道变形应力和提高管道使用寿命的作用。

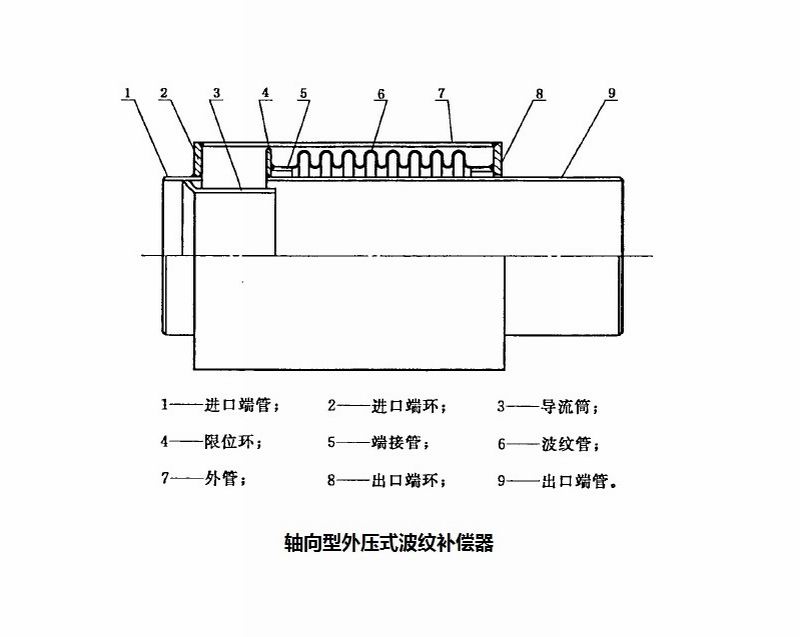

轴向型外压式波纹补偿器设计图纸
按照结构来说轴向型外压式波纹补偿器可做成单式、复式、双向等形式，在各种结构中波纹管都位于外筒内收到外筒的保护。按照连接方式来说轴向型外压式波纹补偿器有法兰连接和接管焊接两种。轴向型外压式波纹补偿器可以配置导流筒、大拉杆、放气口、疏水口等进行使用。

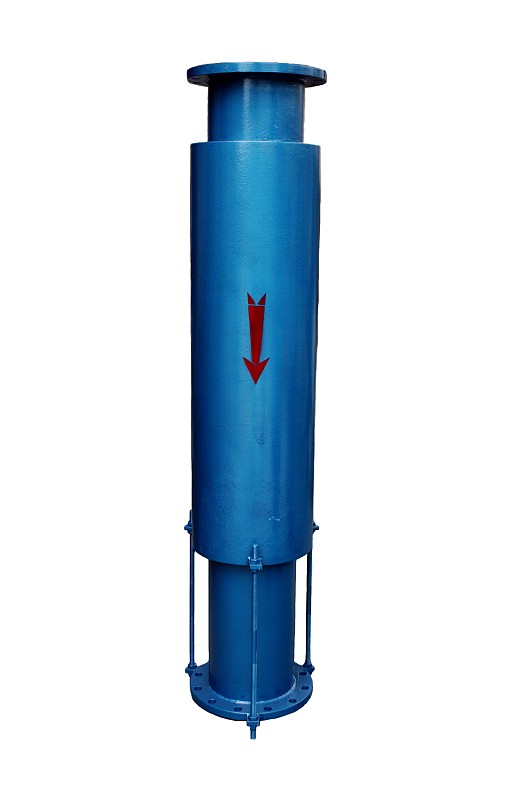

轴向型外压式波纹补偿器
轴向型内压式波纹补偿器大部分功能与结构与外压式补偿器*致，它主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力但*般不用它补偿角位移。轴向型内压式与轴向型外压式波纹补偿器是*样的吗？答案显然是不*样的。具体来说有哪些地方不*样呢？
1.轴向型内压式波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移具有补偿角位移的能力。而轴向型外压式波纹补偿器主要吸收轴向位移。
2.轴向型内压式波纹补偿器根据压缩波纹吸收管道热膨胀，而轴向型外压式波纹管补偿器根据拉伸波纹来吸收管道热膨胀。
3.轴向型内压式如加装外保护套，它的外保护套可以割开观察波纹情况；而轴向型外压式的外套筒*对不能切割否则会造成介质泄漏。
4.轴向型内压式介质在补偿器的波纹内部通过，而轴向型外压式介质在补偿器的波纹外部通过。
