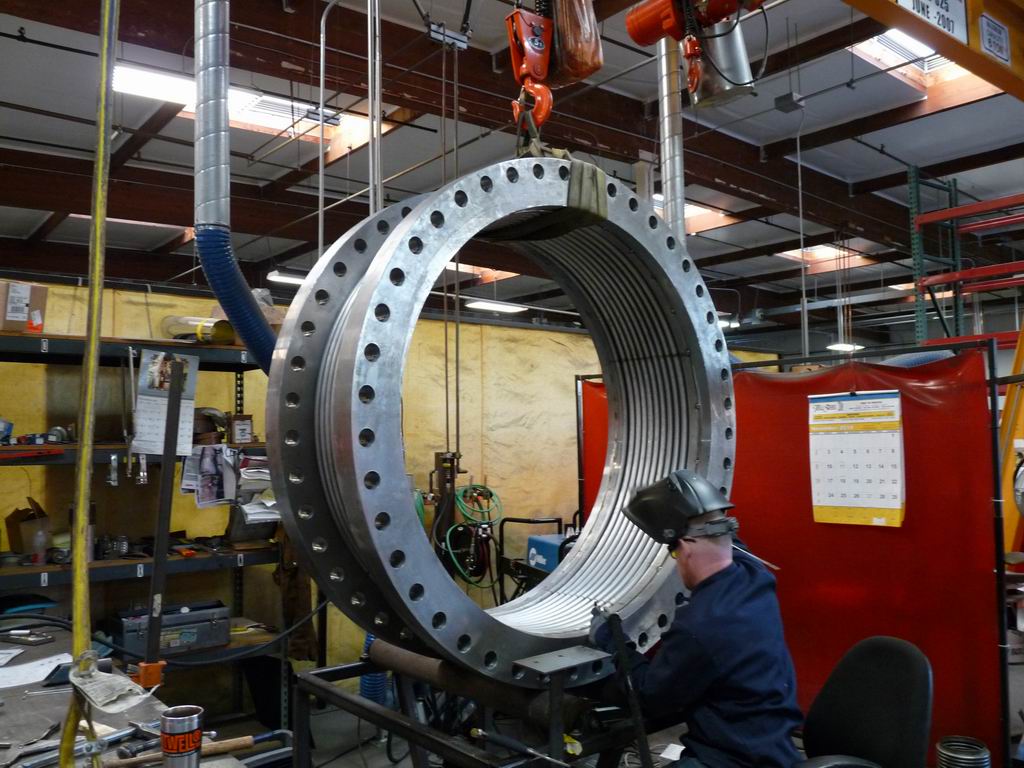

管道膨胀节为什么通常采用不锈钢制作？
1. 不锈钢腐蚀量小，因此管道膨胀节厚度可设计得薄些，单波补偿量较大。
2. 不锈钢的塑性为碳钢的*倍左右，有利于冷成形。
3. 在同样的使用寿命下，不锈钢的许用应力幅度值比碳钢高1.5倍左右。
管道膨胀节是怎么选材的？
1. 碳钢和低合金制波形管道膨胀节只适用于t≤375℃；奥氏体不锈钢制波形管道膨胀节适用于t≤500℃。
2. 用碳钢或低合金钢制波形膨胀节，其腐蚀裕度不得超过1mm，否则宜采用奥氏体不锈钢材料。
3. 对有氯化物、硫化物、酸、碱等易产生腐蚀的介质或工作温度较高（超过550℃）时，应选项用耐蚀合金或高温合金来制造管道膨胀节，如*产材料FN-2、NS111及B-315或Incoloy800、825等。
管道膨胀节安装试压时应注意哪些问题？
1. 安装前应先检查波纹管道膨胀节的型号规格及管道的支座配置，所有参数必须符合设计要求。
2. 带内衬筒的膨胀节应注意使内衬筒方向与介质流动方向*致（按膨胀节的流向标志安装）。平面角向型管道膨胀节的铰链转动平面应与位移平面*致。
3. 需要进行“冷紧”的膨胀节，其预变形所用的辅助构件应在管系安装完毕后拆除。
4. 管系安装完毕应立即拆除膨胀节上用作安装运输保护的辅助定位机构及紧固件，并按设计要求将限位装置调到规定的位置，使管系在环境条件下有充分的补偿能力。
5. 除设计要求预拉压或“冷紧”的预变形外，严.用使波纹管变形的方法来调整管道的安装偏差，以免影响膨胀节的正常功能，降低使用寿命和增加管系，设备接管及支承构件的载荷。
6. 管道膨胀节所有的活动元件不得被外部构件卡.或限制其活动部位正常动作。
7. 安装过程中不允许焊渣飞溅到表面和使波纹管受到其它机械损.。
8. 对用于气体介质的管道膨胀节及其连接管道，作水压试验时要考虑充水时是否需要对膨胀节的接管可加设临时支架以承重。
9. 水压试验用水必须洁净无腐蚀性，水中的氯离子的含量不超过25ppm。
10. 水压试验结束后应尽快排尽波纹中的积水，并迅速将波壳的内表面吹干。
